CQ型磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
產品用途：
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為合適。
四、型號意義:
選型范圍
口徑范圍 : 14-100/10-80(mm)
流量范圍 : 1.2-60(m3/h)
揚程范圍 : 5-50(m)
安裝和使用
1.磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2.當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。
3.泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。
4.檢查電機旋轉方向是否與磁力泵轉向標記一致。
5.電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6.泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
使用注意事項
1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成空載運轉。
2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。
3.泵在使用中環境度應小于40℃ ，電機升不得超過75℃ 。
4.被輸送的介質及其度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6/S的不含硬顆粒和纖維的液體。
5.對于輸送液為易沉淀結晶的介質，使用后應及清洗，排凈泵內積液。
6.磁力泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 52mm時，應更換軸承和軸向動環。
故障與排除
故障形式 |
產生原因 |
排除方法 |
泵不出水 |
水泵反轉
水管道漏氣
泵腔蓄水太少
電壓太高，啟動時聯軸器打滑
吸程太高 |
改變電機接線
社絕漏氣
增加蓄水量
調正電壓
降低泵安裝位置 |
流量不足 |
吸入管徑太小
葉輪流道阻塞
揚程過高
轉速太低 |
調換進水管
清洗葉輪
開大出水閥
恢夏額定轉速 |
揚程過低 |
流量過大
轉速太低 |
關小出水閥
恢復額定轉速 |
音太大 |
軸嚴重磨損
軸套嚴重磨損
驅動磁鋼杯與隔離套接觸 |
更換泵軸
更換軸套
拆除泵頭重新組裝 |
漏液 |
0型密封損壞 |
更換0型密封 |
適用范圍
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為合適。

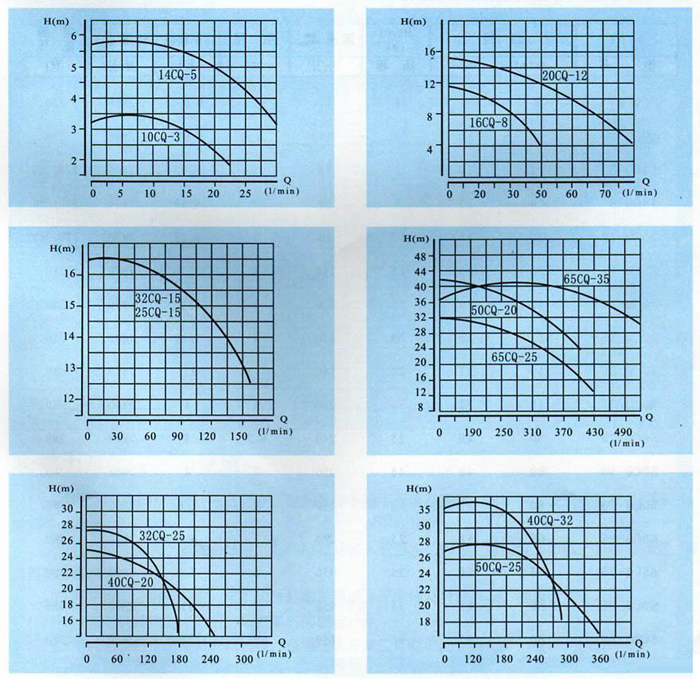

性能圖譜
結構圖

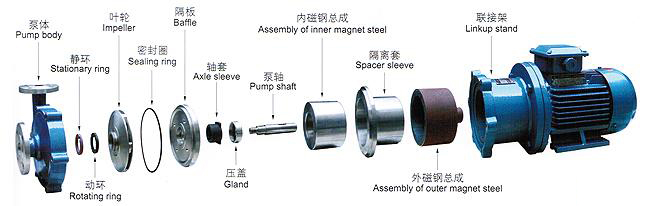

泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼
內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

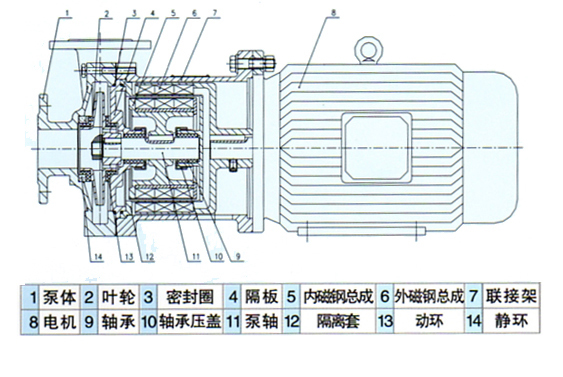

CQ型磁力驅動泵（結構圖）

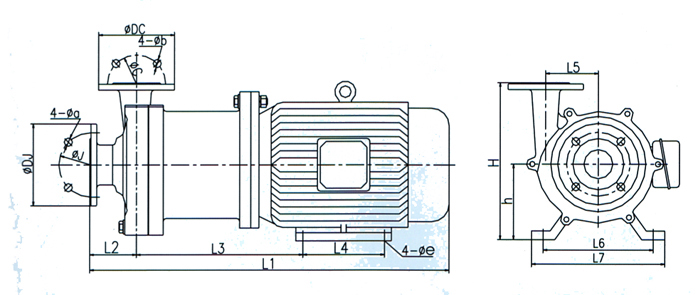

安裝尺寸

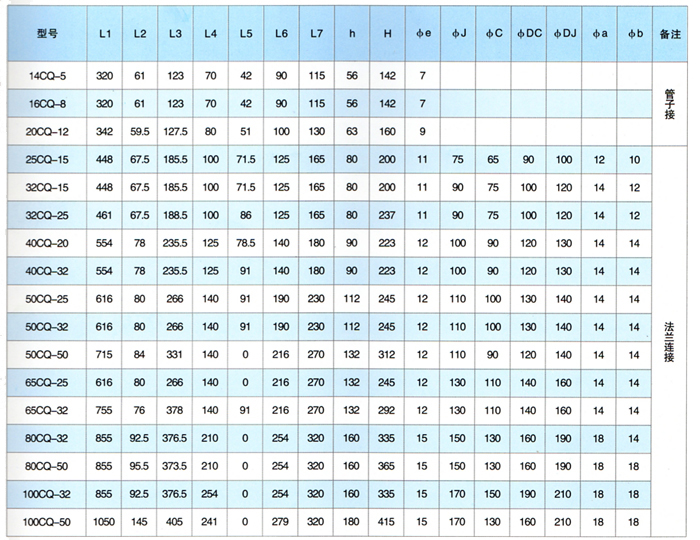

CQ型磁力驅動泵安裝尺寸表：
|
